IBC-BIO Plinarna
IBC-Domača Bioplinarna
Kako deluje moj sistem za domači bioplin?

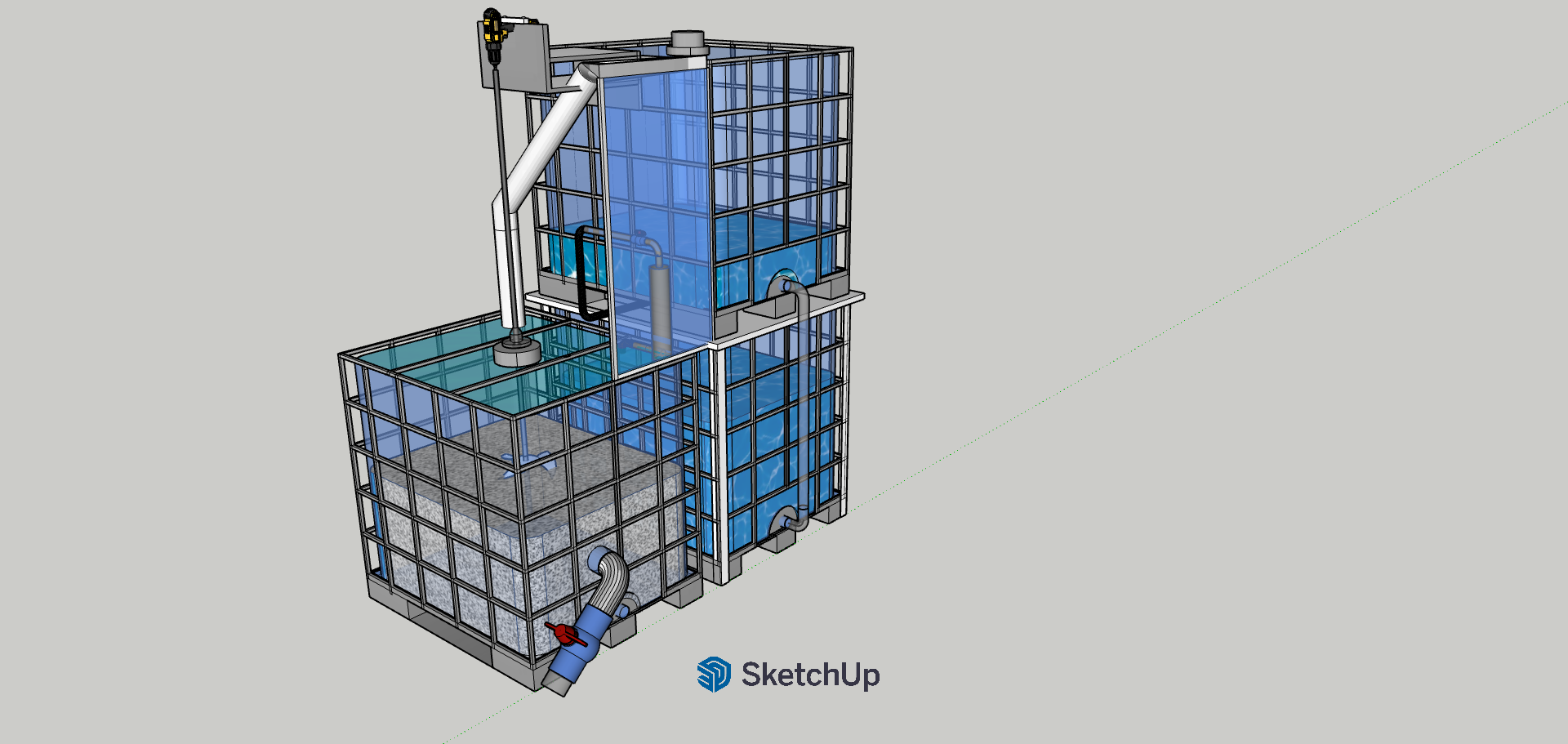

Tukaj je kratek opis, kaj sploh gledaš na skici. Sistem je sestavljen iz dveh delov: reaktorja (kjer nastaja plin) in zalogovnika pod pritiskom.
1) Digestor (leva cisterna – reaktor) Tukaj se dogaja vsa “magija”. V cisterno gredo organski odpadki (pokošena trava, kuhinjski ostanki, gnojnica).
Vhod (zgornji lijak): hrana gre po cevi globoko pod gladino, da plin ne uhaja nazaj ven. Mešalnik (vrtalnik na vrhu): trava rada naredi skorjo. Z vrtalnikom (podaljšana os + rezila) skorjo razbiješ, da plin lažje izhaja. Iztok (spodaj desno): ko dodaš ~20 L nove brozge, po notranjem sifonu izteče ~20 L tekočega gnojila. 2) Hidravlični zalogovnik (desni dve cisterni – stolp) To je tisto, kar loči sistem od “vreč”, ki samo opletajo na vetru. Spodnja cisterna je polna vode, zgornja pa je bazen. Ko plin iz reaktorja potuje v spodnjo desno cisterno, izpodriva vodo, ta pa se dvigne v zgornjo cisterno.
Teža vode (skoraj 1000 kg) pritiska nazaj na plin. Rezultat: ko odpreš ventil na štedilniku, dobiš stalen in močan pritisk, ne glede na to, koliko plina je še v sistemu.
3) Čiščenje plina (bela navpična cev) Preden gre plin v zalogovnik, potuje skozi cev, polno jeklene volne. Ta pobere žveplo (H2S), da plin manj smrdi in da manj uničuje kovinske dele (štedilnik/kompresor).
Zakaj je to kul? • Varno: plin je zaprt v vodnem sistemu. • Brezplačno kuhanje: kar bi šlo na kompost, postane energija. • Modularno: standardne IBC cisterne so poceni in dostopne. Tehnični podatki in zmogljivost sistema (IBC Biogas 1000) Če želimo, da sistem deluje “kot ura” in ne le kot hobi projekt, moramo razumeti biologijo in energijski potencial.
1) Energijski izkoristek (kaj dobimo ven?) Bioplin: mešanica metana (CH4 ~60%) in CO2 (~40%). Kalorična vrednost: 1 m³ bioplina ≈ 6 kWh (≈ 0,6 L kurilnega olja). Dnevna produkcija: pri 1000 L digestorju okvirno 300–700 L/dan (odvisno od hrane in temperature). Uporaba: približno 2–3 ure kuhanja na srednjem gorilniku na dan. 2) Temperatura (ključ do uspeha) Psihrofilni (15–25 °C): počasna produkcija, poleti brez gretja. Mezofilni (30–38 °C): idealno območje, najstabilnejše delovanje. Termofilni (> 50 °C): industrijski nivo, doma prekompleksno. 3) Kaj “metati” v reaktor? (biološki izkoristek) Pokošena trava: močna, rabi mešanje (zato vrtalnik). Kuhinjski odpadki: odlični, hitro razpadejo. Gnoj: super za zagon, ker prinese bakterije. Pozor: ne pretiravaj s citrusi (kislost) in antibakterijskimi sredstvi. 4) Retencijski čas (koliko časa rabi trava?) Hrana v cisterni potuje od vhoda do izhoda približno 20–30 dni. V tem času bakterije poberejo plin, ven pa priteče razgrajena tekočina, ki manj smrdi in je uporabna za rastline.
5) Hidravlični tlak Zaradi stolpa (višina ~2 m) sistem ustvari tlak okoli 0,2 bar (200 mbar). Standardni gospodinjski plinski aparati delujejo na ~30 mbar, zato ima sistem dovolj pritiska za premagovanje uporov v filtrih in ceveh do štedilnika.
Varnostna opomba: Bioplin in vse z njim povezano (plini, tlak, vžig) ima lahko resna tveganja. Ta zapis je informativen/poljuden. Če se kdo loti podobnih idej, naj se prej dobro pozanima o varnosti, prezračevanju in lokalnih pravilih.
